"Panduan Lengkap Magnetic Contactor CJX2-1201: Solusi Andal untuk Sistem Kontrol Industri Bersama PT Surabaya Solusi Integrasi"
📖 Artikel Lengkap:
1. Pendahuluan
Dalam era otomasi dan efisiensi industri, penggunaan komponen kelistrikan yang handal dan efisien menjadi keharusan. Salah satu komponen yang paling krusial dalam sistem kontrol motor listrik adalah magnetic contactor, dan seri CJX2-1201 telah menjadi andalan di banyak sektor industri. Dalam artikel ini, kami akan membahas secara menyeluruh tentang CJX2-1201—mulai dari fungsi, cara kerja, pemasangan, hingga aplikasinya dalam dunia industri.
PT Surabaya Solusi Integrasi sebagai penyedia solusi kelistrikan terpercaya, telah lama menggunakan CJX2-1201 dalam berbagai proyek panel listrik dan sistem kontrol otomatisasi untuk pabrik, gedung, dan infrastruktur.

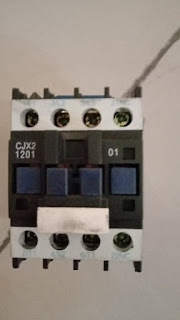

2. Mengenal Magnetic Contactor CJX2-1201
Magnetic contactor adalah saklar elektromagnetik yang berfungsi untuk menghubungkan dan memutus aliran arus listrik pada rangkaian utama (power circuit). Tipe CJX2-1201 adalah bagian dari keluarga CJX2 series yang terkenal karena kehandalan dan efisiensinya.
Kode CJX2-1201 merujuk pada:
- CJX2 = Seri contactor
- 12 = Kapasitas nominal 12 Ampere
- 01 = Kontak bantu terdiri dari 0 NO (Normally Open) dan 1 NC (Normally Closed)
3. Fungsi dan Cara Kerja Magnetic Contactor
Secara sederhana, contactor bekerja seperti saklar otomatis. Saat arus listrik dialirkan ke kumparan (coil), medan magnet akan terbentuk dan menarik kontak utama sehingga terhubung, memungkinkan arus besar dari sumber ke beban seperti motor, lampu industri, atau pemanas.
Fungsi utamanya:
- Mengendalikan motor listrik 3 fase
- Melakukan start/stop otomatis
- Proteksi beban lebih dengan overload relay
- Menjalankan rangkaian kontrol berbasis PLC
4. Spesifikasi Teknis CJX2-1201
Berikut ini adalah detail spesifikasi produk CJX2-1201 yang umum digunakan oleh PT Surabaya Solusi Integrasi:
| Spesifikasi | Nilai |
|---|---|
| Tegangan Coil | AC 220V / AC 380V / DC 24V |
| Kapasitas Arus | 12 A |
| Tegangan Maks. | 690 V AC |
| Frekuensi | 50/60 Hz |
| Kontak Bantu | 1 NC |
| Ukuran | Kompak, ringan |
| Tipe Pemasangan | DIN rail atau sekrup |
5. Instalasi dan Pengkabelan
Instalasi CJX2-1201 tergolong mudah. Terminal-terminal pada komponen ini sudah dilabeli jelas:
- 1/L1, 3/L2, 5/L3: Masukan dari sumber daya (input 3 fase)
- 2/T1, 4/T2, 6/T3: Keluaran ke beban (motor/pemanas)
- A1 dan A2: Terminal kumparan (coil)
- Kontak bantu (13/14 atau 21/22): Untuk logika kendali
Langkah instalasi:
- Matikan sumber daya utama
- Pasang contactor pada DIN rail di dalam panel
- Hubungkan input dan output sesuai fasa
- Sambungkan kontrol ke A1 dan A2
- Uji fungsional dengan tombol ON/OFF
6. Aplikasi Magnetic Contactor dalam Industri
CJX2-1201 digunakan di berbagai bidang, antara lain:
- Manufaktur: Mengontrol motor conveyor, kompresor, dan pompa
- Gedung: Untuk pencahayaan dan HVAC
- Pembangkit: Kendali generator dan motor penggerak turbin
- Pertanian: Sistem irigasi otomatis
PT Surabaya Solusi Integrasi telah memasang ribuan unit contactor CJX2-1201 di berbagai proyek industri nasional, dari skala kecil hingga pabrik besar.
7. Perbedaan antara Contactor dan Relay
Meski mirip, contactor dan relay memiliki perbedaan utama:
| Perbandingan | Contactor | Relay |
|---|---|---|
| Kapasitas Arus | Besar (hingga ratusan ampere) | Kecil (mili hingga ampere) |
| Aplikasi | Motor, heater, lighting | Kontrol sinyal, PLC |
| Ketahanan Mekanis | Tinggi | Sedang |
| Ukuran | Lebih besar | Lebih kecil |
8. Perawatan dan Troubleshooting
Beberapa langkah pemeliharaan rutin:
- Cek kondisi coil secara berkala
- Periksa keausan pada kontak
- Bersihkan debu atau karat
- Tes continuity dengan multimeter
- Ganti contactor jika coil terbakar atau tidak menarik
9. Penerapan Kontrol Motor Listrik
Contactor CJX2-1201 sangat efektif untuk aplikasi seperti:
- DOL (Direct On Line Starter)
- Star-Delta Starter
- Motor Reversing
- Timer Start Delay
10. Contoh Rangkaian Panel Listrik
Salah satu instalasi populer oleh PT Surabaya Solusi Integrasi:
Rangkaian DOL Motor 3 Fase:
- Input dari MCB ke L1-L2-L3
- Output ke motor dari T1-T2-T3
- Coil dikontrol tombol START-STOP dan thermal overload
11. CJX2-1201 vs Model Lain
CJX2-1201 berada di tengah-tengah spektrum daya, ideal untuk motor 3 fase dengan daya antara 3kW–5.5kW. Dibandingkan model lain:
| Model | Arus | Aplikasi |
|---|---|---|
| CJX2-0901 | 9 A | Motor kecil |
| CJX2-1201 | 12 A | Motor industri ringan |
| CJX2-1810 | 18 A | Kompresor, pompa besar |
| CJX2-3210 | 32 A | Industri skala menengah |
12. Kesesuaian dengan Standar Industri
CJX2-1201 telah memenuhi standar:
- IEC 60947-4-1
- RoHS Compliant
- CE Certified
13. Efisiensi Energi dan Keselamatan
Contactor ini:
- Mengurangi lonjakan arus saat start
- Memberikan isolasi listrik dari beban ke operator
- Bisa dikombinasikan dengan surge suppressor untuk mencegah kerusakan coil
14. Integrasi dengan Otomasi Industri dan PLC
PT Surabaya Solusi Integrasi sering mengintegrasikan CJX2-1201 ke sistem berbasis PLC, SCADA, dan IoT, misalnya untuk:
- Kontrol suhu otomatis
- Sistem monitoring jarak jauh
- Interlock berbasis sensor
15. Produk Pendukung
- Overload Relay LR2-D13 (untuk proteksi beban lebih)
- Timer Delay (H3CR atau ST3P)
- Push Button dan Selector Switch
16. Studi Kasus Nyata
Pabrik Tekstil di Gresik: Setelah mengganti contactor lama dengan CJX2-1201 yang dipasang oleh PT Surabaya Solusi Integrasi, efisiensi listrik meningkat 11%, dan kerusakan motor menurun drastis karena proteksi yang lebih stabil.
17. Panduan Pemilihan
Untuk memilih contactor yang tepat, perhatikan:
- Tegangan coil (sesuai sumber)
- Daya motor (kW/HP)
- Lingkungan kerja (debu, suhu)
18. Kesimpulan
CJX2-1201 adalah pilihan cerdas untuk sistem kelistrikan industri. Kualitas, harga terjangkau, dan kemudahan pemasangan membuatnya unggul. PT Surabaya Solusi Integrasi siap menjadi mitra Anda dalam menyediakan dan memasang komponen kelistrikan terbaik.
19. FAQ
Q: Apakah CJX2-1201 bisa untuk sistem 1 fase?
A: Bisa, untuk kontrol sistem kecil 1 fase (gunakan hanya 2 terminal utama).
Q: Bagaimana cara membedakan kontak bantu NO dan NC?
A: Cek label terminal: biasanya 13-14 (NO), 21-22 (NC).
